Clase#1-Tema: Arduino y sus partes- Fecha:14/08/2024

Por

¿Què es arduino?

Es una plataforma de hadware y software

Microcontrolador

-Es el cerebro del arduino, ejecuta codigos




 Alimentación USB/5VDC

USB sirve para conectarse con la computadora y cargar código en la placa de Arduino, desde una fuente de alimentación entre 6V y 18V, CH340G envia al microcontrolador

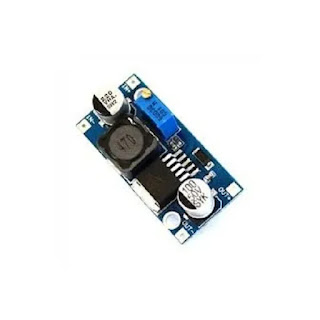

 Regulador de voltaje

 Controla la cantidad de voltaje que entra en la placa de Arduino


Conexiones

Se utilizan para conectar los cables necesarios para construir un circuito.

  • Reset: Permite el reseteo del micro controlador.
  • 5V y 3.3V: la clavija de 5V suministra 5 voltios de energía, y la clavija de 3.3V suministra 3.3 voltios de energía.
  • GND: Hay varios pines GND en Arduino, se usan para conectar a tierra el circuito
  • VIN: Se usa para conectar la alimentación de la placa con una fuente externa de entre 7 y 12VDC.

Puertos de entrada Analógicos

 Pueden leer la señal de un sensor analógico y convertirla en un valor digital

Micro-controlador Atmega 328

Actúa como cerebro o procesador de la placa de Arduino

Entrada ICSP

Permite grabar programas en el circuito

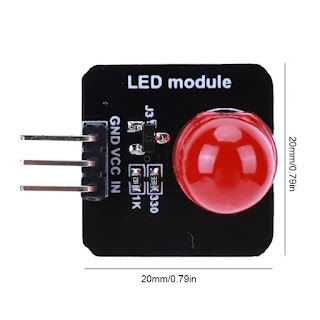

 Indicador LED de alimentación

Este LED se enciende para indicar que el microprocesador está activo.

LED TX RX

TX es la abreviatura de transmisión de datos y RX es la abreviatura de recepción de datos.


Puertos Digitales

Detectar la pulsación de un botón

 Puerto de conexiones

  • 5 entradas o salidas auxiliares (de la 8 a la 12).
  • 3 salidas 9, 10 y 11 que permiten la modulación por ancho o de pulso.

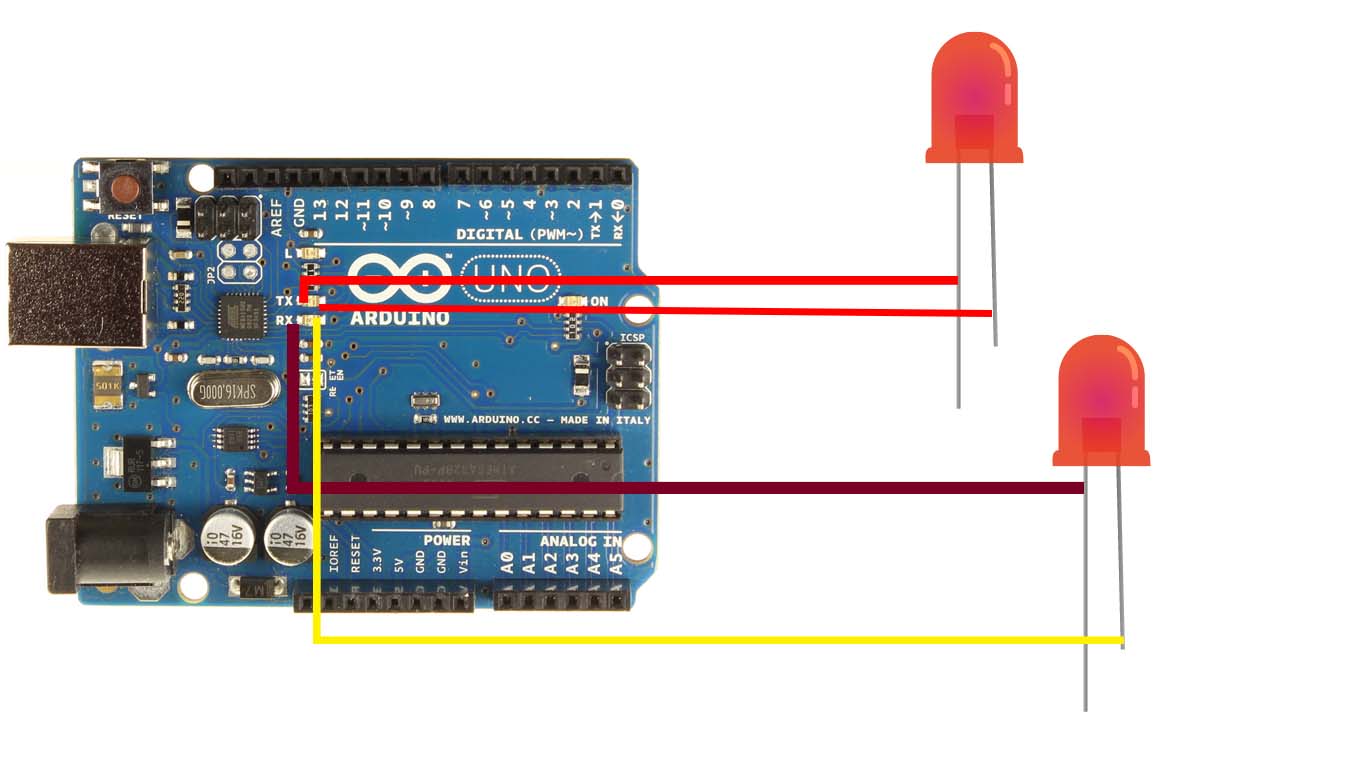

  • Salida 13 que sirve para conectar un led directamente a tierra.
  • Salida a tierra GND.
  • Pin AREF que se utiliza para fijar una tensión de referencia externa (entre 0 y 5 voltios)

 Chip de Arduino

Permite identificar un dispositivo USB por el ordenador

Botón de RESET

Al presionarlo conectará temporalmente el pin de reset a tierra.

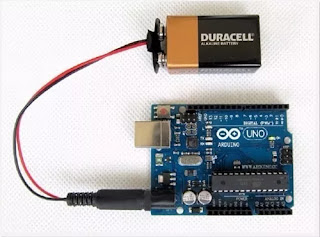

Fuente de energía

Colocaciòn de pilas comerciales, y un cable.

Diodo

Permite que no se queme el arduino cuando hay una mala conección
